כיצד חלונות ודלתות אלומיניום יכולים לשפר את הנוחות, העמידות והביצועים האדריכליים?

מדוע בחירת החומר חשובה בפתחים מודרניים

חלון או דלת הם יותר ממסגרת מסביב לזכוכית. הוא מהווה חלק ממעטפת הבניין, משפיע על האופן שבו אנשים חווים חלל פנימי, וצריך לעבוד תחת מחזורי פתיחה חוזרים, טמפרטורות משתנות, לחץ רוח, גשם, אור שמש וניקיון יומיומי.

לכן יש לשקול את בחירת החומר יחד עם עיצוב המערכת. האלומיניום אטרקטיבי עבור יישומים אדריכליים מכיוון שהוא מציע שילוב שימושי של חוזק, יציבות מימדית, גמישות ייצור ומשקל מבני נמוך יחסית. זה יכול גם להיות שחול לתוך חלקים מורכבים, מה שמאפשר למעצבים ויצרנים לשלב תאים, כיסי זיגוג, שבילי ניקוז, אטמים, מיקומי מחברים ומאפיינים פונקציונליים אחרים לתוך מערכת פרופיל מתואמת אחת.

עבור פרויקט מגורים, זה עשוי לתרגם לקווי ראייה דקים ואוורור מעשי. עבור בניין מסחרי, סדר העדיפויות עשוי לעבור לכיוון שטחים מזוגגים גדולים יותר, מחזורי פתיחה חוזרים, חומרה חזקה יותר או שליטה הדוקה יותר בתנועת האוויר והמים. בסביבה חופית, הגנה על פני השטח ועמידות בפני קורוזיה הופכים חשובים במיוחד. באזור של רוח חזקה, גיאומטריית פרופיל, חיזוק, בחירת זכוכית ועיגון ראויים לתשומת לב רבה.

לכן המערכות החזקות ביותר אינן מוגדרות על ידי תכונה אחת. ביצועים מגיעים מקואורדינציה. סגסוגת ברמה גבוהה לא יכולה לפצות על ניקוז לקוי. מסגרת חזקה לא יכולה ליצור איטום אמין אם הגיאומטריה של האבנט אינה מדויקת. זכוכית מעולה לא יכולה להתגבר על מפרק היקפי שהותקן בצורה גרועה. יש להתייחס למכלול השלם כפתח מהונדס אחד.

כיצד בחירת סגסוגת משפיעה על הביצועים

לא לכל פרופילי האלומיניום יש את אותם מאפיינים מכניים. משפחת הסגסוגות והמזג משפיעים על חוזק, התנהגות תפוקה, התארכות, תגובת עיבוד, והאופן שבו ניתן לעצב פרופיל סביב דרישת עומס מסוימת.

עבור מערכות אדריכליות, שתי דרגות הנחשבות לעתים קרובות הן 6063-T5 ו-6061-T6. הם אינם ניתנים להחלפה בכל יישום. הבחירה הנכונה תלויה בגיאומטריית הפרופיל הנדרשת, מצב הטעינה, שיטת הייצור ומפרט הפרויקט.

חוזק הוא רק קריטריון בחירה אחד

סגסוגת חזקה יותר לא יוצרת אוטומטית פתח טוב יותר. אם פרופיל כבד מיותר לתפקידו המיועד, ייתכן שחלקים אחרים של המערכת לא ישתפרו רק בגלל שחזק החומר גבוה יותר. עדיין יש להעריך את גיאומטריית הפרופיל, עובי הדופן, תוחלת המרווח, מרווח התמיכה, משקל הזכוכית, סידור החומרה והעיגון.

השאלה המועילה יותר היא לא "איזו סגסוגת הכי חזקה?" אבל "איזו סגסוגת תומכת בעיצוב הנדרש עם גיאומטריה ועקביות ייצור מתאימה?" השינוי הזה מוביל להחלטות הנדסיות טובות יותר מכיוון שהוא מחבר בין תכונות החומר לתנאי היישום בפועל.

עקיבות ועקביות חומרים

עבור פרויקטים גדולים יותר, חשובה עקביות בין אצוות ייצור. הסגסוגת והמזג שנבחרו צריכים להיות מוגדרים בבירור במפרט הטכני, ורישומי הייצור צריכים לאפשר להבחין בין חומרים מאושרים לתחליפים. עקביות רלוונטית במיוחד כאשר עיבוד פרופילים, אנודיז או ציפוי מתבצעים במספר שלבי ייצור.

• הגדר את הסגסוגת והמזג:הימנע משימוש במונחים רחבים כגון "אלומיניום בעל חוזק גבוה" ללא ייעוד טכני.
• התאם את הקטע לעומס:יש לשקול את בחירת החומר ואת גיאומטריית הפרופיל יחד.
• סקור את דרישות הייצור:חיתוך, עיבוד שבבי, הצטרפות וגימור יכולים להשפיע על הביצועים המעשיים של הרכיב המוגמר.
• שמור רשומות מיושרות:מפרט החומר צריך להתאים לשרטוטי ייצור ותיעוד בדיקה.

בחירה בין תצורות פתיחה

סגנון הפתיחה משפיע ישירות על אוורור, ניקיון, קווי ראייה, עומסי חומרה, ניהול מים והאופן שבו הפתח יוצר אינטראקציה עם החדר או החזית. תצורה מתאימה מתחילה בשימוש המיועד ולא במראה בלבד.

מערכות קיסמנט

יחידות כיסוי יכולות לספק נתיב זרימת אוויר ישיר יחסית ונעשה בהן שימוש נפוץ כאשר האוורור חשוב. מכיוון שהאבנט מקרין לכיוון הפתיחה, על מעצבים לבדוק את מיקום הרהיטים, שבילי מחזור, גישה לניקוי וטווח הגעה לחומרה.

מערכות הזזה

יחידות הזזה נבחרות לעתים קרובות היכן שרצוי תנועת פתיחה חוסכת מקום. יישור המסלול, איכות הגליל, הניקוז והקשר בין הלוח הנעים למסגרת הם מרכזיים לפעולה חלקה. אין לשפוט מערכת הזזה רק לפי כמה חלקה דגימה של אולם תצוגה נעה כשהיא חדשה; גם גיאומטריית המסלול לטווח ארוך ותחזוקת החומרה חשובה.

סוכך ותצורות מיוחדות

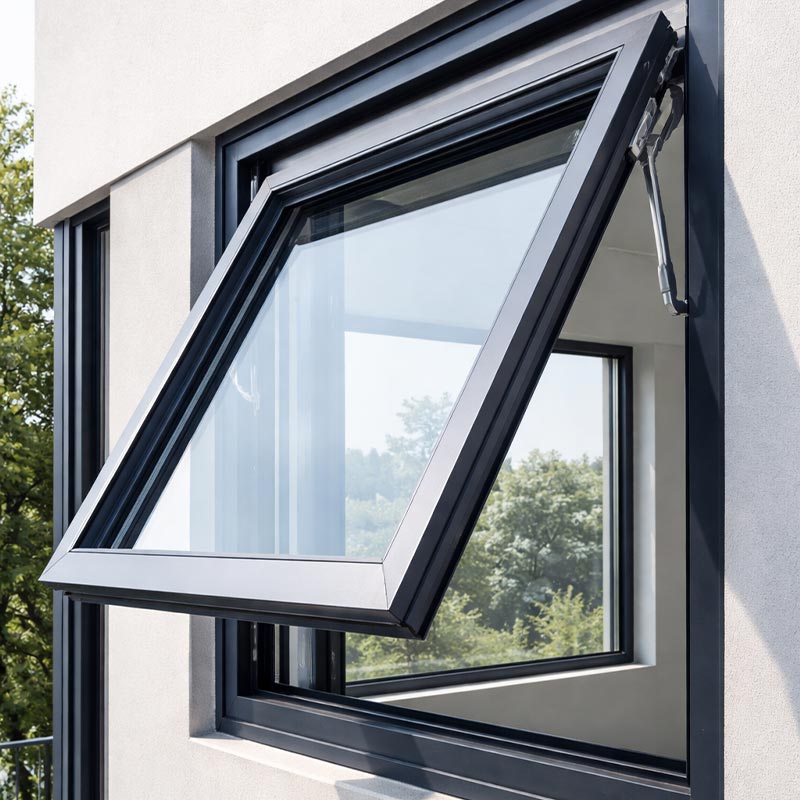

חלונות סוככים יכולים להיות פרקטיים לאוורור מבוקר ויכולים ליצור קצב חזית ייחודי. תצורות מיוחדות עשויות גם לשלב מצבי פתיחה שונים, כגון פונקציות הזזה וכיסויים, כדי להתאים לפריסות חדרים מורכבים.

זכוכית, אטמים, חומרה וניקוז

המסגרת היא רק חלק אחד של פתח. זכוכית, אטמים, חומרה וניקוז יכולים לקבוע אם היחידה המוגמרת מתפקדת כצפוי בשימוש יומיומי.

תצורת זכוכית

יש להתחשב בעובי הזכוכית, מספר השמשות, רוחב החלל, בחירת ציפוי, תצורה אקוסטית ודרישות בטיחות ביחס למערכת הפרופילים. זכוכית כבדה יותר מגבירה את העומס שנושאים על ידי האבנט והחומרה, ולכן יש לוודא תאימות במקום להניח.

לדוגמה, יחידת זיגוג מבודדת רב-שכבתית עשויה לשפר את הביצועים התרמיים והאקוסטיים, אך למסגרת חייבת להיות מספיק עומק כיס זיגוג ויכולת מבנית כדי לתמוך בהצטברות שנבחרה. בחירת זכוכית צריכה להתרחש יחד עם בחירת מסגרת.

אטמים ואטמים

אטמים שומרים על מגע בין רכיבים הזקוקים להפרדה מבוקרת. מערכות איטום מבוססות EPDM נמצאות בשימוש נרחב ביישומים אדריכליים מכיוון שהן מציעות מאפייני בליה שימושיים כשהן מצוינות ומותקנות בצורה נכונה.

גם הגיאומטריה של החותם חשובה. אטם חייב להיות דחוס מספיק כדי לשמור על המשכיות אך לא להעמיס עד כדי כך שהפעולה הופכת לקשה שלא לצורך. צירוף פינות, אורך האטם, מיקום המפרק ואיכות ההתקנה כולם תורמים לאמינות האיטום.

חוּמרָה

יש להתאים צירים, מנעולים, גלילים, ידיות, מגבילים, תומכות חיכוך ומערכות מרובות נקודות לגודל ולמשקל האבנט. יש להתייחס לקיבולת החומרה לצד תדירות ההפעלה וחשיפה סביבתית.

בִּיוּב

מסגרת מנוקזת כהלכה אינה מנסה להפוך כל משטח יבש לחלוטין. במקום זאת, הוא מנהל לחות אגבית על ידי הובלת מים דרך נתיבים מבוקרים לעבר נקודות הזרמה חיצוניות. פתחי הניקוז צריכים להישאר ללא הפרעה לאחר ייצור, גימור, התקנה וניקוי.

• תאימות זכוכית:אשר עובי, משקל, עומק כיס ושיטת זיגוג.
• המשכיות חותם:בדוק פינות, מפרקים, דחיסה וגישה להחלפה במידת הצורך.
• קיבולת חומרה:התאם אביזרי למשקל אבנט, מידות ותדירות הפתיחה.
• נתיב ניקוז:ודא שלמים יש מסלול מוגדר אל החוץ.

התאמת מערכות לבניית יישומים

סוגי מבנים שונים מציבים דרישות שונות לפתחים. במקום לחפש תצורה אוניברסלית אחת, על המתכננים לזהות את הדרישות הסביבתיות והתפעוליות הדומיננטיות של הפרויקט.

שיקולי מגורים

בתים בדרך כלל דורשים פתחים קלים לתפעול, ניקוי, אוורור ותחזוקה. חדרי שינה עשויים להפיק תועלת משיקולים אקוסטיים, אזורי מגורים עשויים לתת עדיפות למשטחים מזוגגים גדולים יותר, ומטבחים או חדרי רחצה עשויים לדרוש אוורור מעשי. התצורה האידיאלית תלויה בחדר ולא בקטגוריית הבניין בלבד.

שיקולים מסחריים

לבניינים מסחריים עשויים להיות מחזורי פתיחה תכופים יותר ודרישות תיאום גבוהות יותר. התקנה חוזרת של אותו מודול הופכת את העקביות הממדית לחשובה במיוחד. יש לדון בעמידות החומרה, נגישות החלפה ואחידות הגימור במהלך בחירת המערכת.

חזיתות גבוהות וחשופות

ככל שגובה הבניין והחשיפה גדלים, התנהגות הרוח והמים הופכת משמעותית יותר. יש לנתח את המסגרת יחד עם מידות זכוכית, נקודות קיבוע, עמודים, טרנסומים ובניית הקירות שמסביב. חשוב גם לתאם ניקוז חיצוני וגימורים פנימיים כך שהפתח יפעל כראוי לאחר ההתקנה.

סביבות תעשייתיות

מתקנים תעשייתיים עלולים לחשוף פתחים לאבק, לחות, כימיקלים, שינויי טמפרטורה או ניקוי אינטנסיבי. במצבים אלה, טיפול פני השטח, בחירת איטום, הגנת חומרה וגישה לתחזוקה יכולים להיות חשובים יותר ממאפיינים דקורטיביים.

טעויות מפרט והתקנה נפוצות

בעיות ביצועים רבות אינן נגרמות מהחומר הבסיסי עצמו. הם נובעים ממרכיבים לא תואמים, מפרטים לא ברורים, בקרת ייצור לקויה או פרטי התקנה שלא תואמו עם מערכת החלונות והדלתות.

• בחירה לפי מראה בלבד:מסגרת דקה עשויה להיראות אטרקטיבית אך עדיין דורשת קיבולת מבנית מספקת לגודל הזכוכית המיועדת ולעומס הסביבתי שלה.
• התעלמות ממשקל הזכוכית:זיגוג כבד משנה את עומסי האבנט ויכול להשפיע על בחירת החומרה, הצירים, הגלילים והסטת המסגרת.
• התייחסות למספר סדרה כעל דירוג ביצועים:אותה סדרה נומינלית יכולה להכיל תצורות מבניות ותרמיות שונות.
• לזלזל בניקוז:נתיב ניקוז יכול להיחסם על ידי איטום, פסולת, עיבוד שגוי או שגיאות התקנה.
• שימוש בחומרה לא מתאימה:החומרה חייבת להתאים לממדי פתיחה, משקל אבנט, תדירות הפעלה וחשיפה.
• דילוג על תיאום התקנה:אפילו יחידה מהונדסת היטב יכולה לתפקד בצורה גרועה אם הממשק ההיקפי אינו אטום, מעוגן ומנוקז כהלכה.
• השוואת שמות גימור במקום מפרטים:לשני ציפויים עם שמות צבע דומים עשויים להיות דרישות תהליך ומאפייני ביצועים חיצוניים שונים.
• בהסתמך על שפת עמידות מעורפלת:טענות כגון "חזקה מאוד" או "עמידה לאורך זמן" פחות שימושיות ממידע מוגדר על חומר, גימור, בדיקה ותחזוקה.

ההתקנה היא חלק מהמערכת

יש להתקין את הפתח כך שהמסגרת שלו תישאר מיושרת כהלכה, מאובטחת מכנית ומשולבת בקונסטרוקציית הקיר. מפרקים היקפיים דורשים חומרים ופרטים מתאימים לניהול תנועה ולחות.

יישור חשוב במיוחד עבור מערכות הזזה ומערכות מרובות נקודות. מסגרת שהיא מעט מחוץ לריבוע עלולה ליצור דחיסה לא אחידה, בלאי חומרה מוקדם או פעולה קשה. לכן יש להגדיר סובלנות להתקנה לפני תחילת העבודה.

מסגרת בחירה מעשית

תהליך בחירה שיטתי יכול להפוך את עבודת המפרט לברורה יותר ולהפחית את הסיכון להתעלמות מדרישה קריטית.

1. הגדר את סביבת הבניין:זיהוי אקלים, חשיפה, גובה מבנה, כיוון, לחות, חשיפה למלח ותנאי ניקוי.
2. הגדר את פונקציית הפתיחה:החלט אם לאוורור, פתחים גדולים ברורים, תנועה קומפקטית, אבטחה, גישה או בקרה אקוסטית יש העדיפות הגבוהה ביותר.
3. הגדר את דרישת הזיגוג:קבע את עובי הזכוכית, ספירת השמשות, מאפייני בטיחות, יעדים אקוסטיים ומשקל יחידה צפוי.
4. הגדר דרישות מבניות:סקור את מידות הפתיחה, עומסי הרוח, המרווח, העיגון וכוחות ההפעלה הצפויים.
5. הגדר דרישות תרמיות:קבע אם נדרשת תצורה שבורה תרמית ותאם אותה עם מערכת הזיגוג.
6. הגדירו טיפול פני השטח:בחר אילגון, ציפוי אבקה, מראה גרגר עץ, או גימור מוגדר אחר בהתאם לחשיפה הסביבתית והכוונה האדריכלית.
7. הגדר חומרה:התאם צירים, מנעולים, ידיות, גלילים, תומכים ושאר אביזרי לגודל הכנף ותדירות הפעולה.
8. בדוק את ההתקנה:אשר ממשקי קיר, עיגון, שיבולים, חיבורים היקפיים, ניקוז וגישה להתאמה.
9. עיין בתיעוד:ודא שרטוטים, מפרטים, קריטריוני בדיקה ודוגמאות גימור מאושרות תואמים להזמנת הייצור.

עבור צוותי פרויקטים המשווים בין מערכות, מטריצת הערכה שימושית יכולה לשמור על דיונים ממוקדים במאפיינים הניתנים למדידה ולא בתיאורי מוצרים כלליים.

המפרט השימושי ביותר הוא כזה שניתן להבין על ידי צוותי תכנון, רכש, ייצור, בקרת איכות והתקנה מבלי לדרוש פרשנויות שונות בכל שלב.

כשהתאמה אישית הגיונית

תצורות מותאמות אישית יכולות להיות שימושיות כאשר מודולים סטנדרטיים אינם תואמים באופן מלא את דרישות הפרויקט. אזורי התאמה אישית נפוצים כוללים מידות פרופיל, גודל פתח, תצורת זכוכית, שילובי חומרה, גימור, צבע, בנייה תרמית ופרטי ממשק מיוחדים.

ההתאמה האישית עדיין צריכה להיות נשלטת על ידי תהליך טכני מתועד. מוצר מותאם דורש שרטוטים מאושרים, סובלנות מוגדרות, דרישות חומר ברורות ושיטת בדיקה עקבית. התאמה אישית היא היעילה ביותר כאשר היא פותרת דרישת פרויקט אמיתית במקום להוסיף מורכבות ללא תועלת פונקציונלית.

תפקידה של תקשורת טכנית

תקשורת טובה בין צוות הפרויקט ליצרן יכולה למנוע בעיות שניתן להימנע מהן. מידע חשוב כולל ממדי פתיחה, מפרטי זכוכית, חשיפה סביבתית צפויה, עדיפויות ביצועים, תפעול מועדף, דרישות גימור, אילוצי התקנה ותקנים מקומיים רלוונטיים.

שאלות ברורות מייצרות לרוב תשובות טובות יותר מאשר בקשות רחבות. בקשה לקטע פרופיל, דרגת סגסוגת, טווח זיגוג, סוג חומרה, חומר איטום, תהליך טיפול פני השטח וסיווג ביצועים ישים יוצרת שיחה טכנית שימושית יותר מאשר פשוט לשאול אם מוצר הוא "איכותי".

בניית פתחים טובים יותר באמצעות מפרט טוב יותר

הביצועים של פתיחת חזית מודרנית הם תוצאה של החלטות רבות הקשורות. אלומיניום מספק פלטפורמה מבנית ניתנת להתאמה, אך התוצאה המוגמרת תלויה גם בעיצוב פרופיל, בחירת סגסוגת, זיגוג, הפרדה תרמית, אטמים, חומרה, ניקוז, טיפול פני השטח, דיוק ייצור והתקנה.

לפיכך מפרט מתחשב מתחיל בתנאי הבנייה בפועל. לאחר הבנת התנאים הללו, קל יותר לבחור תצורת פתיחה, להגדיר משפחת מסגרות מתאימה, לתאם את מערכת הזיגוג, לזהות את מאפייני מזג האוויר והתרמיים הנדרשים ולקבוע את נקודות הבדיקה הדרושות במהלך הייצור וההתקנה.

גישה זו גם יוצרת תקשורת טובה יותר לאורך הפרויקט. אדריכלים יכולים להסביר את כוונת התכנון, מהנדסים יכולים להגדיר דרישות ביצועים, צוותי רכש יכולים להשוות תצורות טכניות, יצרנים יכולים להכין מסמכי ייצור מדויקים, והמתקינים יכולים לעבוד מתוך סט ברור של פרטי ממשק.

עבור פרויקטים הדורשים שילוב של ביצועים מבניים, קווים ארכיטקטוניים נקיים, ניהול מזג אוויר, גימורים גמישים והפעלה מעשית לטווח ארוך, מערכות אלומיניום מהונדסים בקפידה מספקות בסיס רב תכליתי. המפתח הוא לא בחירת התצורה המסובכת ביותר, אלא בחירת התצורה המתאימה לבניין, לסביבה ולדרך שבה אנשים ישתמשו בחלל.
